一、概述

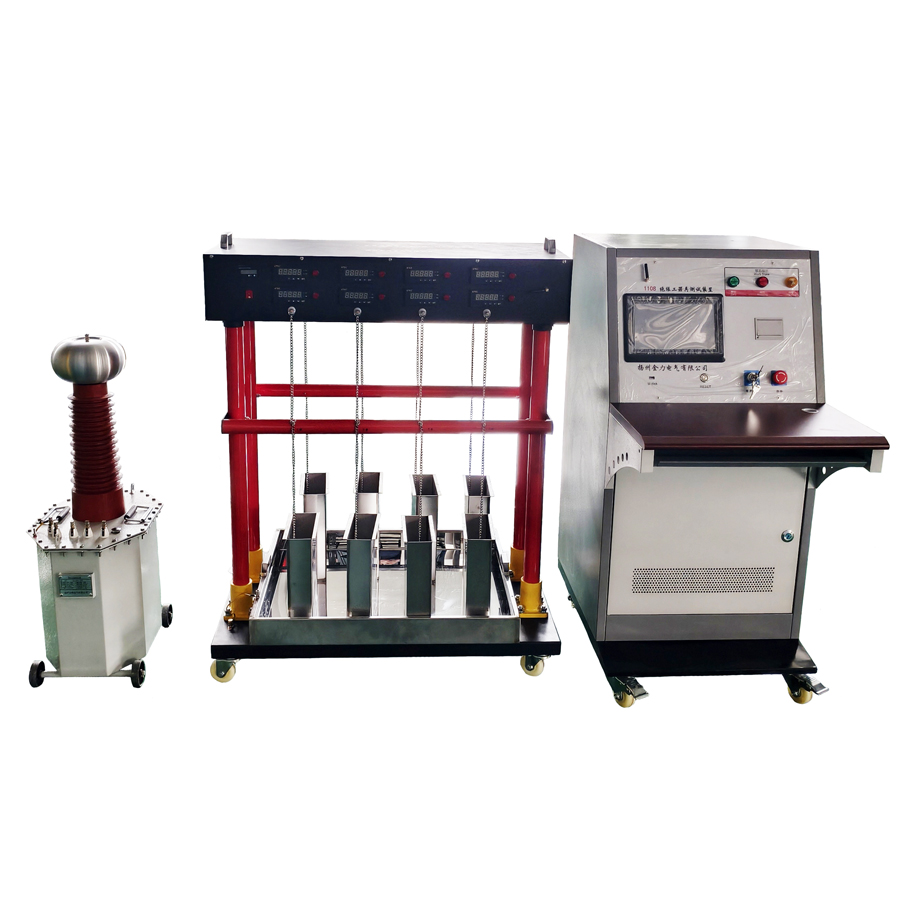

智能絕緣靴手套耐壓裝置控制臺是根據國家zui新行業試驗標準而設計的試驗設備，其AQ可靠、功能強大、使用方便、維護簡單。主要用于對各種電絕緣工器具等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該產品采用先進的微電子處理技術，使用過程可提前進行設置，全中文界面，操作簡單明了。參數設定后自動進行升壓試驗，無須人工干預，自動程度高，

可靠性好。

二、主要功能

1.裝置具有兩種工作模式：自動模式、手動模式；方便用戶根據現場情況靈活選擇，提高試驗速度。

2.裝置自帶打印功能，可以顯示試驗電壓，試驗電流，耐壓時間，試驗結果。

3.豐富的遠程接口。

4.自動升壓速率可設定。

5.電壓、電流過載自保護。

6.，USB導出數據，方便用戶查閱。

7.采用工業級觸摸顯示屏，使用方便，人機交互更智能。

8.裝置內部控制器采用信捷PLC，穩定性更強，抗干擾能力強，無故障率。

9.完善的過壓、過流保護，任意設定輸出電壓、低壓電流上限、泄漏電流上限和計時時間。

10.具有回零檢測功能，回零確定后才可進行試驗，AQ可靠。

11.逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。

12.超過設定低壓電流上限或泄漏電流上限時自動切斷電壓輸出，降壓回零，并發生報警。

13.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

14.自動錯誤診斷，易于發現和解決問題。

15.可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

16.自動記錄設備操作時間及試驗數據，64MB大容量存儲空間，正常情況下可保存3年歷史數據。

17.控制臺與外部變壓器可隨意匹配，可以使用本控制臺兼容其他廠家變壓裝置。

三、技術參數

1. 額定容量：3kVA

2. 輸出電壓：0-50kV

3. 輸出電流：0-60mA；

4. 計時時間：0 ～ 99999 S(任意設置) （可設置兩段升壓）

5. 測量精度：系統有效值0.5級

6. 工作電源：單相AC220V;50Hz

7. 保護功能：過壓、過流、零位啟動等保護功能

8. 裝置輸出波形：正弦波

9. 波形畸變率：輸出電壓波形畸變率≤1%

10. 工作時間：額定負載下允許連續60min；

11. 溫    升：額定負載下連續運行60min后溫升≤65K

12. 接地電阻大小：≤0.5Ω。

13. 環境溫度：-20℃ - 55℃

14. 相對濕度：≤90%RH

15. 海拔高度:≤3000米

16. 安裝場所: 無嚴重影響絕緣的氣體，蒸氣，灰塵，污垢，化學性沉積物及其它爆炸

17. 和侵蝕性介質，無振動和顛簸。
