產品簡介：
SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種ZY設備。
適用范圍：
JLLH-50Q型SF6氣體回收裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、回收。
產品特性：
◆ 一體化的設計和較小的體積便于移動和使用。
◆ 內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
◆ 所有電氣系統均采用優質品牌。
◆ 優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
◆ 整機為風冷無需外接水源。
◆ 所有球閥為密封元件具有自動補償性能。
◆ 杜絕真空泵停電或電機咬死返油。

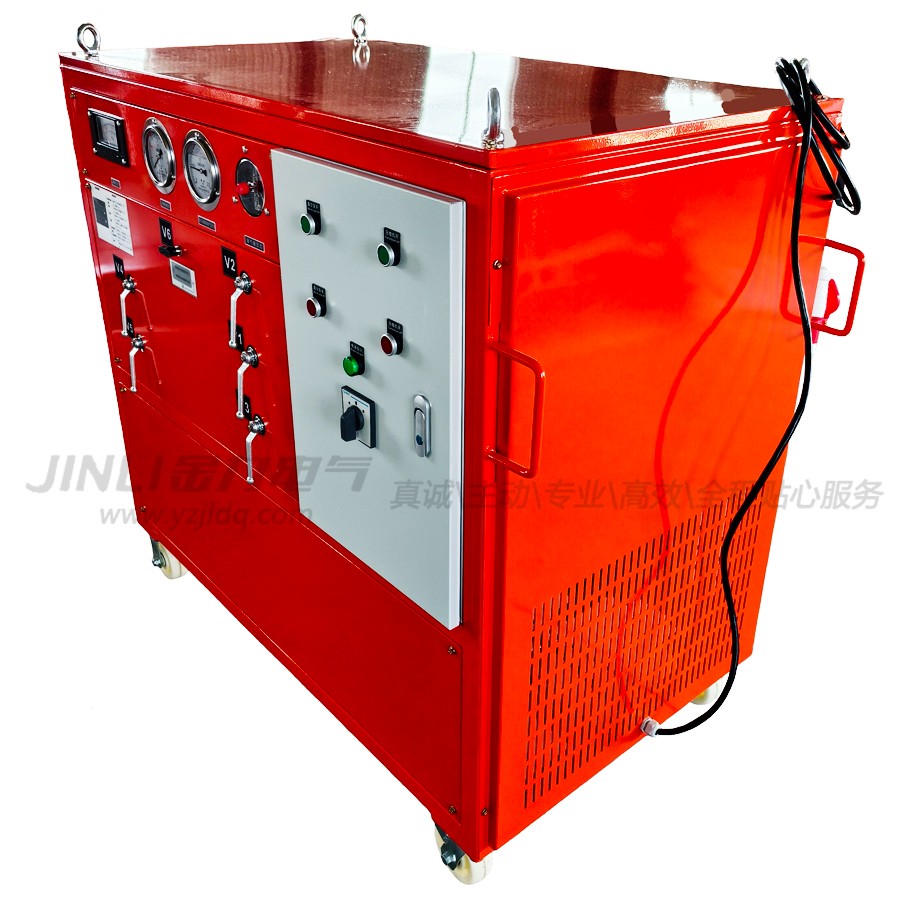

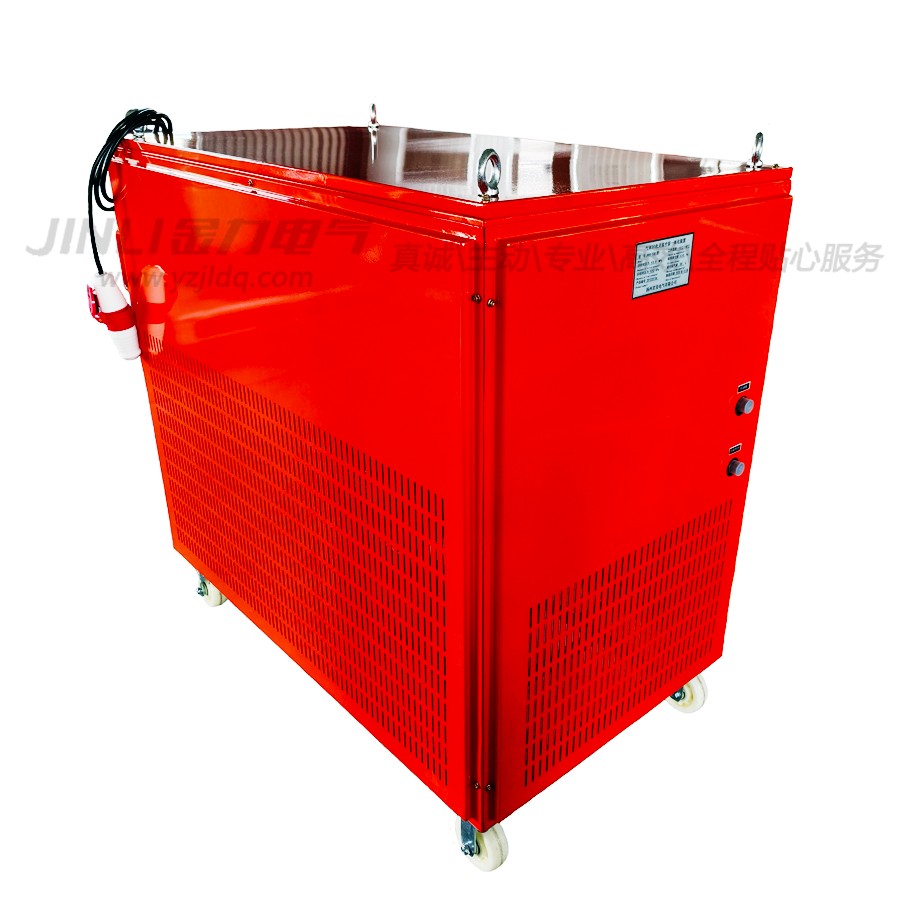

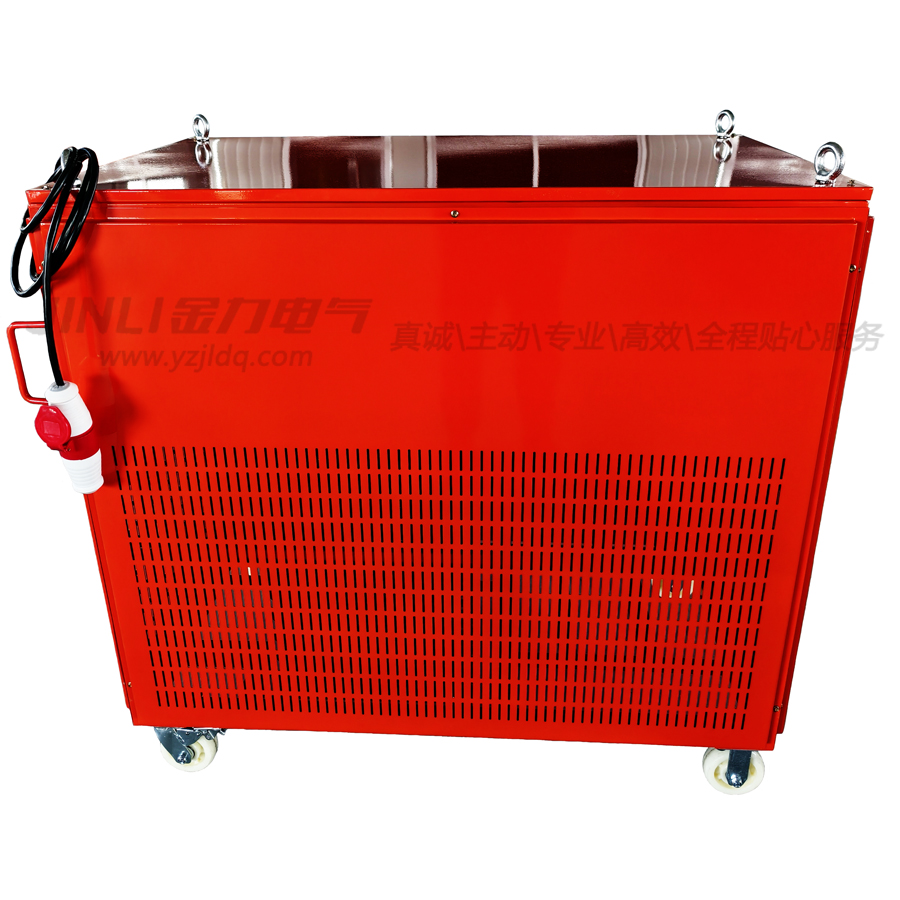

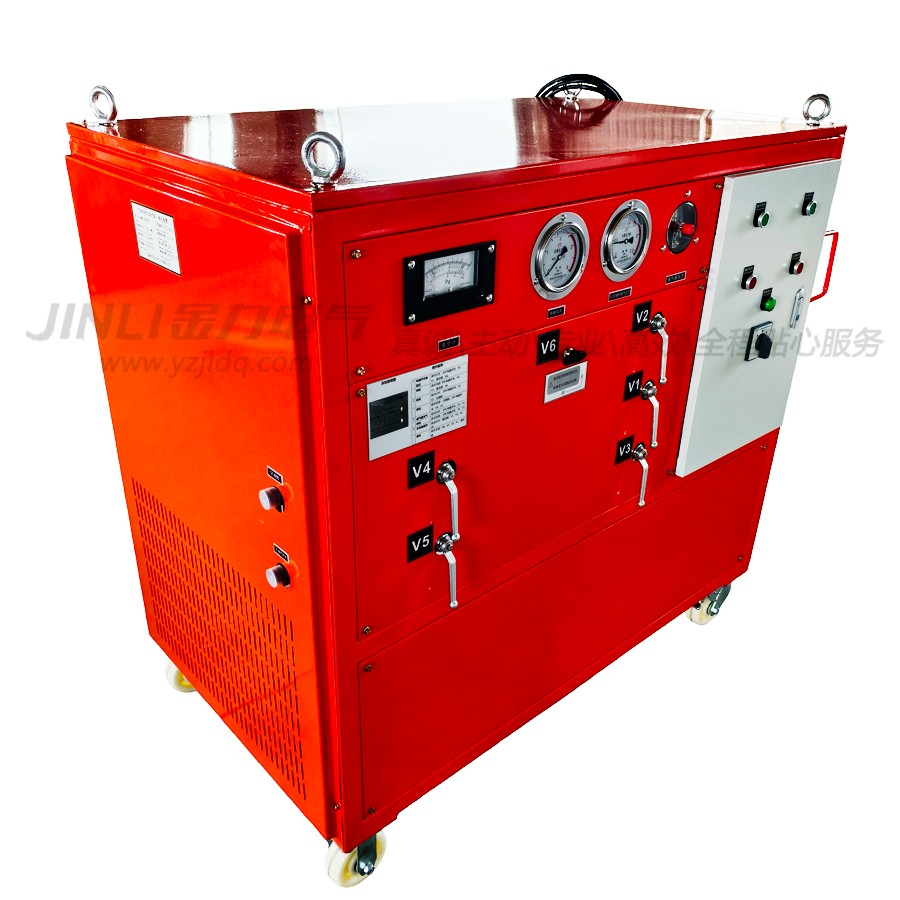

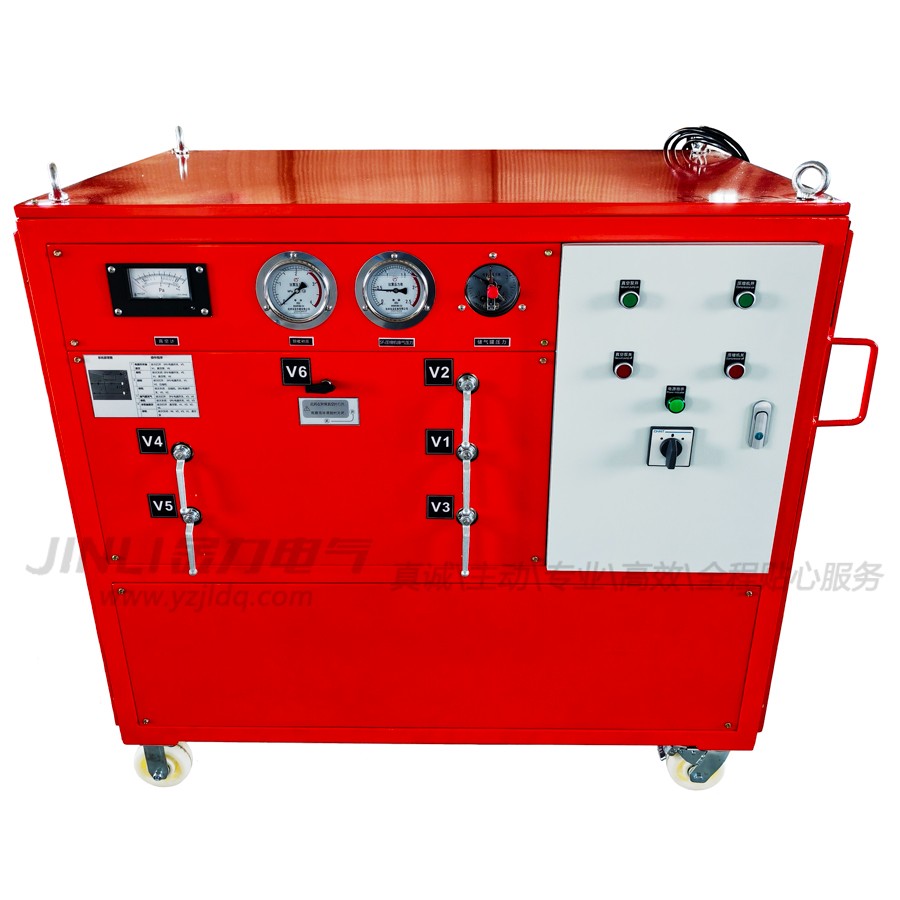

產品外觀：
整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。
產品參數：
一、主要部件性能參數：
序號 | 指標名稱及單位 | 50 | |
1 | 電源AC | V | 380（三項五線、相序自動轉換） |
2 | 額定zui高儲氣壓力（20℃） | MPa | ≤2 |
3 | 極限真空度 | Pa | ≤10 |
4 | 裝置真空度保持 | Pa | 在133 Pa壓力保持24h，真空度值上升＜400 Pa |
5 | SF6壓縮機 | 泰康 | |
6 | 抽氣速率 | m3/h | 15 |
7 | 適應入口初壓（20℃） | MPa | 0.3~1.0 |
8 | 電氣設備回收終壓（20℃） | MPa | ≤101 Kpa |
9 | 回收后氣體油份控制 | μg/g | 國產油分＜10 |
10 | 裝置年漏氣率 | % | ＜1 |
11 | 裝置連續無故障運轉時間 | h | ≥1000 |
12 | 累積無故障運轉時間 | h | ≥5000 |
13 | 噪聲水平 | dB(A) | 整機≤75 |
14 | 儲罐 | L | 50 |
15 | 充氣初壓 | pa | ≤133 |
16 | 充氣終壓 | mpa | 0.8 |
17 | 充氣速率（m3/h） | m3/h | ≥1 |
18 | 整車型式 | 手推移動式 | |
19 | 冷卻方式 | 風冷 | |
二、主要產品技術參數：
◆ 回收
回收初壓力≤0.8MPa
回收終壓力≤101KPa
回收時間：對初壓力0.8MPa的1m3SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。
◆ 充氣
對初壓力為133Pa的1m3SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。
◆ 抽真空
裝置極限真空度小于等于10Pa
對初壓力為0.1MPa的1m3SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
◆ 貯存
貯存容器容積0.05m3
zui高貯存壓力3.8MPa
◆ 年泄漏率≤1%名義儲存量
◆ 噪聲≤75dB(A)聲壓級
◆ 工作環境溫度-10°- 40℃
◆ 功率≤5KW
◆ 電源：交流三相五線制50HZ 380V±10%
