產品簡介：

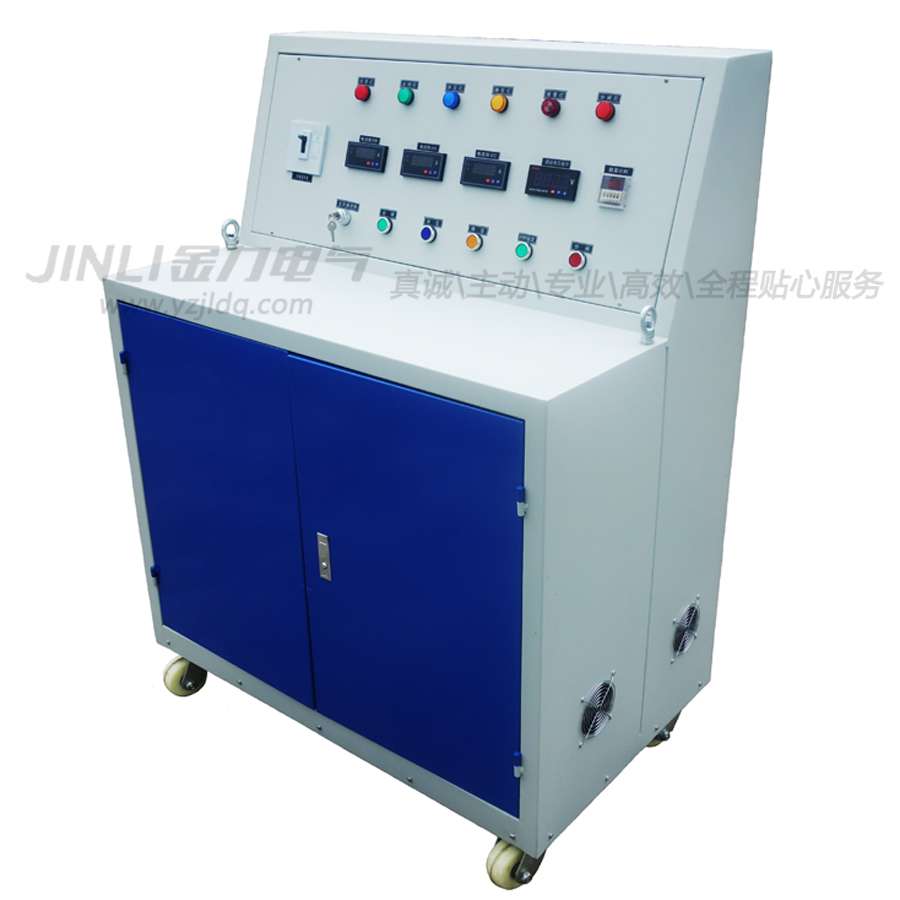

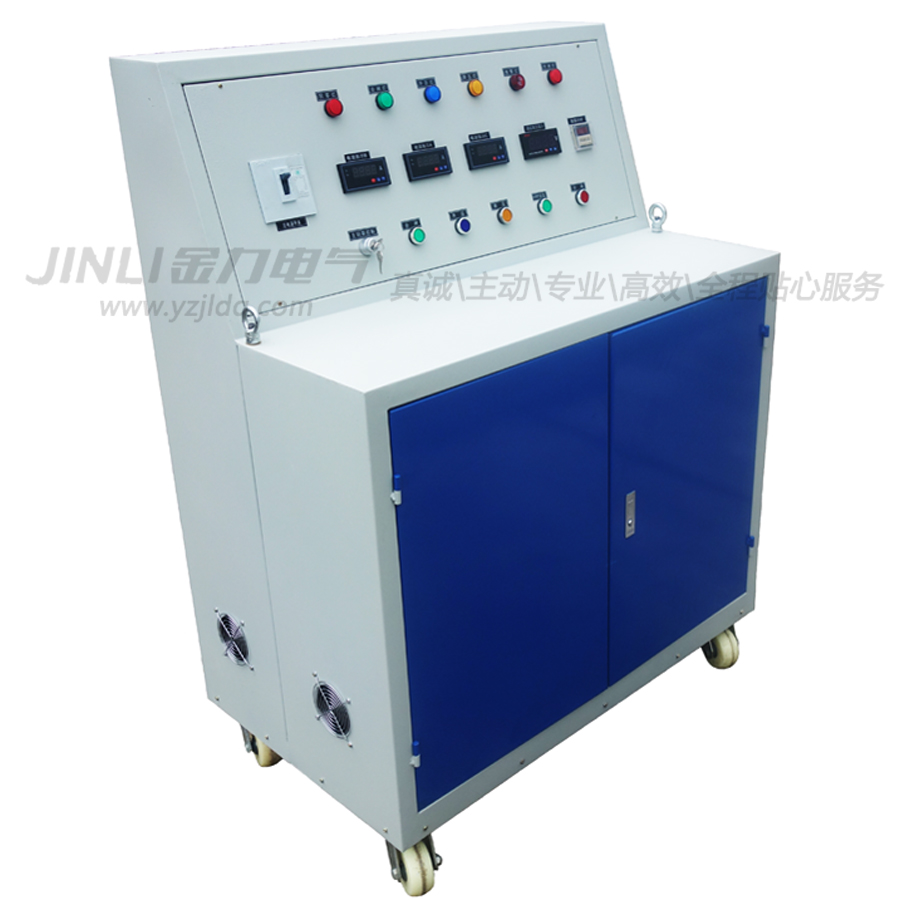

JL2011-2500A三相大電流發生器是根據電力部門和工礦企業在電氣設備試驗.如：各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的設備。

JL2011-2500A三相大電流發生器體積、重量采用一體式或分體式結構，具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、并采用0.5級互感器，數字顯示，外形美觀，工作可靠、操作簡便、AQ等特點。是工礦企業進行升流或溫升試驗較理想的設備。

產品參數：

  ◆  調壓器額定容量：三相20KVA

  ◆  升流器額定容量：15KVA

  ◆  升流器額定輸入電壓：380V  50Hz

  ◆  升流器額定輸出電流:三相0-2500A可調

  ◆  升流器額定輸出電壓:0-5V

  ◆  阻抗電壓＜8%

  ◆  空載電流＜6%

  ◆  準確度：0.5級

  ◆  結構形式：柜式一體

  ◆  運行時間：持續12小時

使用環境：

  ◆  工作電源：380V

  ◆  環境溫度：—10℃—40℃

  ◆  產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。

使用方法：

  ◆  儀器必須有良好接地。

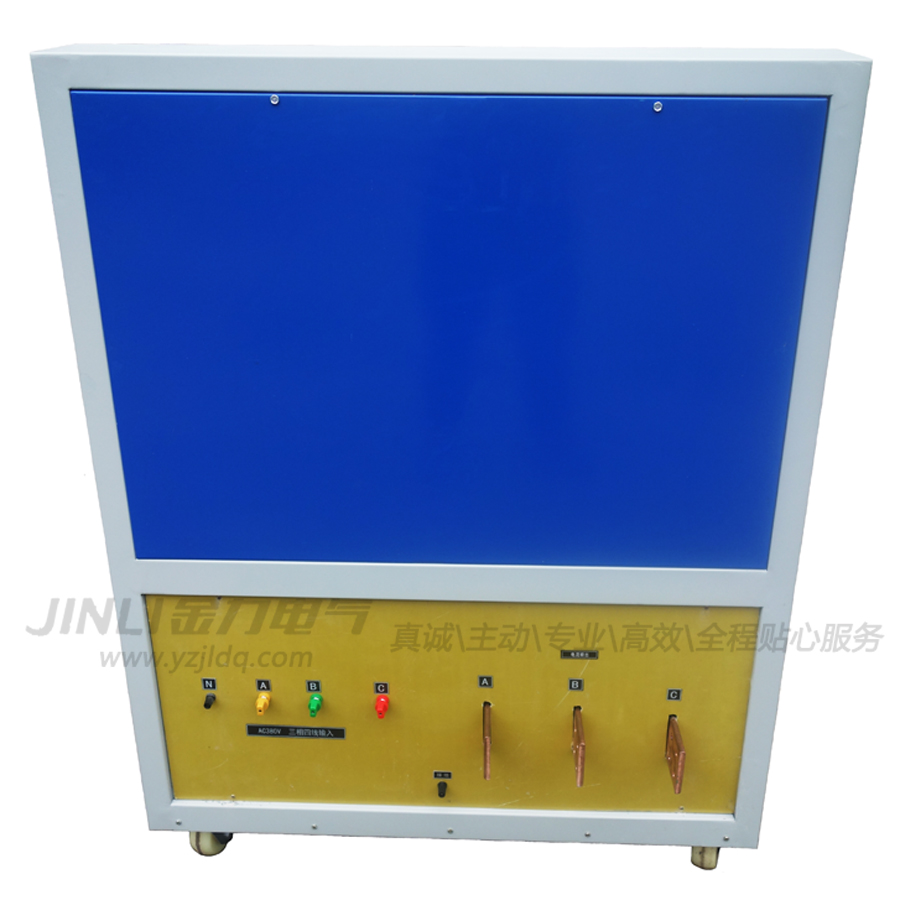

  ◆  試驗設備接線：例如開關，將升流器3根輸出線接開關的A.B.C端，開關的另一端3個短接即可，如試驗電纜，用升流器的任何兩個輸出線連接即可。

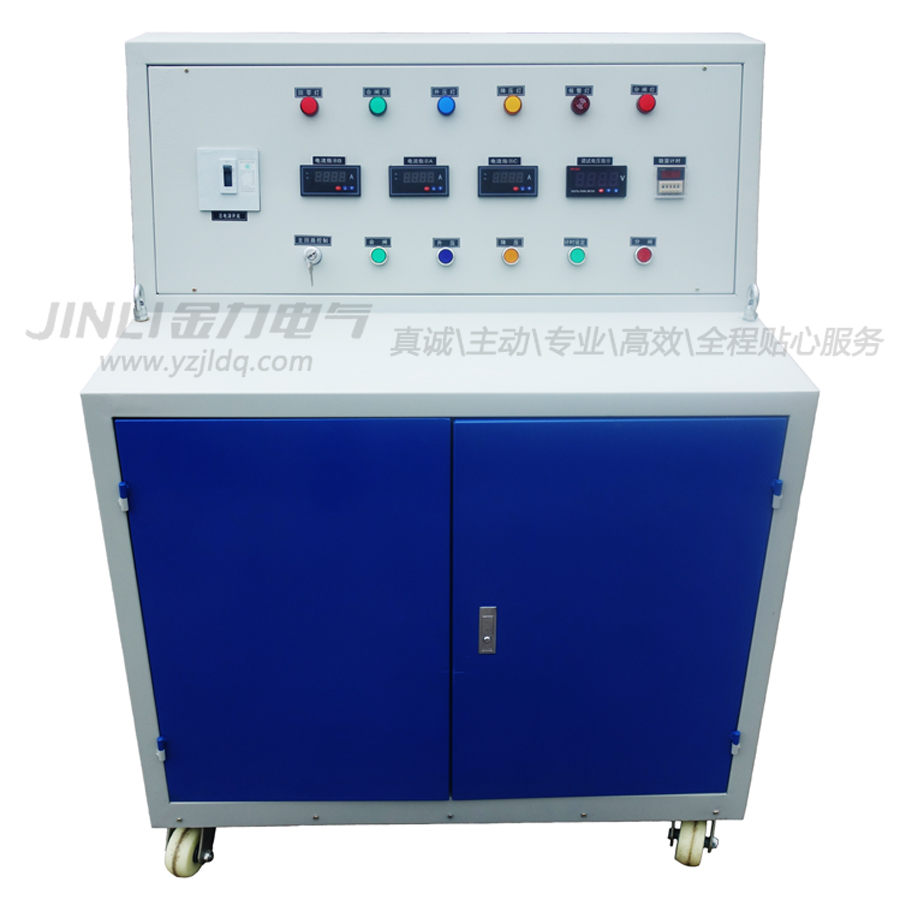

  ◆  接通電源，打開電源開關，紅色指示燈亮,按啟動按鈕，綠色信號燈亮，再按升壓按鈕，注意操作臺上輸出電流指示直到所需的電流，然后按計時按鈕，時間可根據需要設定，計時完畢自動降流，蜂鳴器報警，調壓器自動回到零位。試驗過程中，一旦發現不正常現象，應立即切斷電源，查明原因后再進行試驗。

  ◆  試驗完畢，，切斷工作電源，方向拆除試驗接線，以保證AQ。

注意事項：

  ◆  新安裝和長時間不用的時，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。

  ◆  使用中升流變壓器和操作臺必須可靠接地，以保證AQ。

  ◆  使用時應緩慢均勻升流，搬運時應避免過大的震動。

  ◆  調壓器與電刷接觸表面應保持清潔，視情況有90%酒精蘸棉紗擦拭干凈。

  ◆  本設備應置于清潔、通風、干燥和室內保存。

設備清單：

  ◆  升流器主機                   一臺

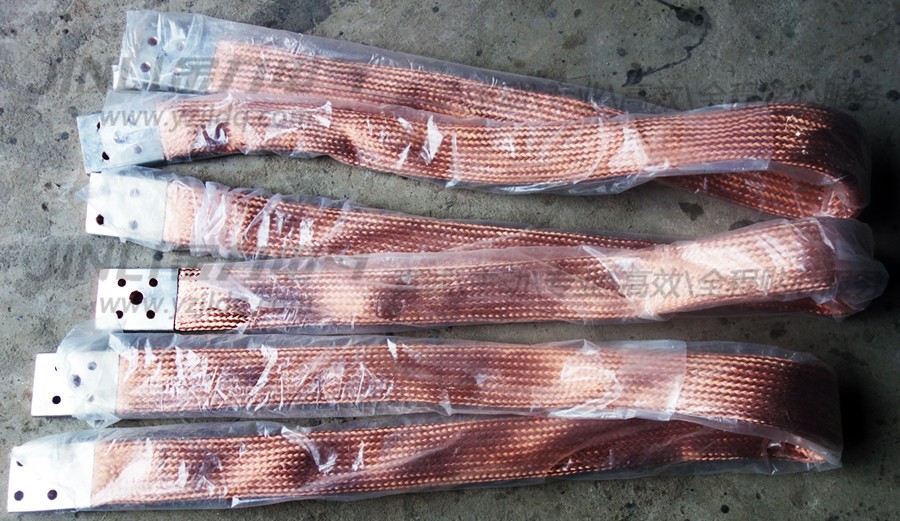

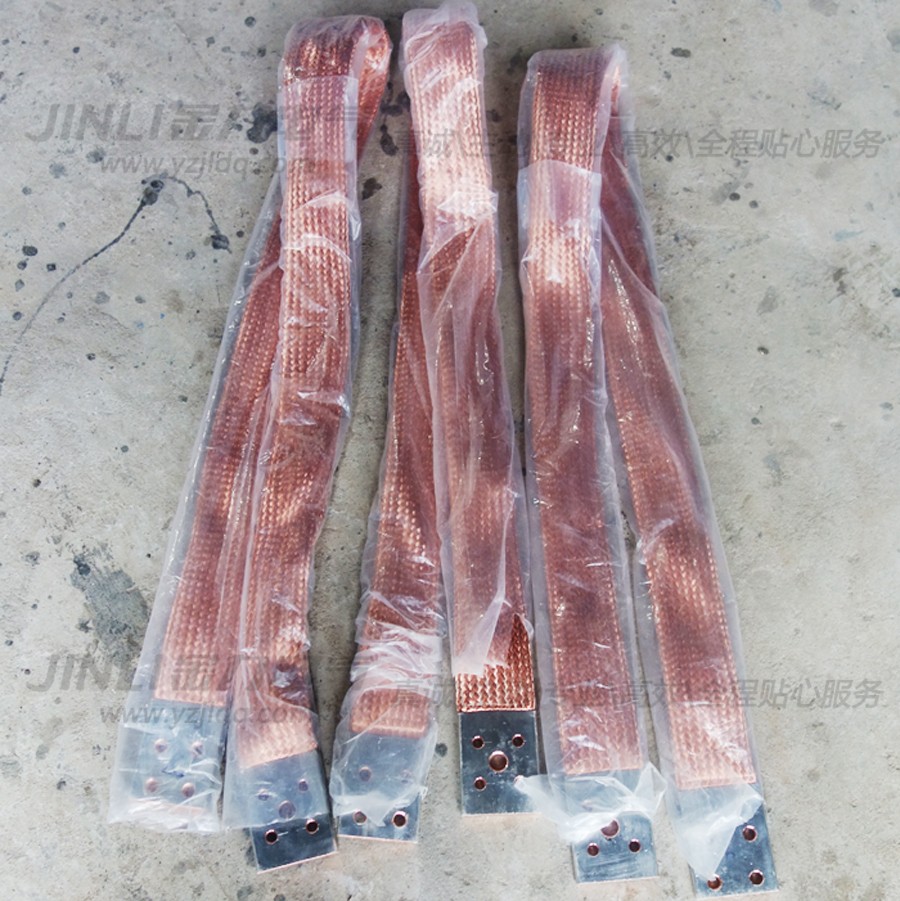

  ◆  500平方測試導線/2米    3根

  ◆  出廠試驗報告                一份

  ◆  產品合格證                   一份

  ◆  產品使用說明書            一份
